在弱电施工中，光纤熔接是决定链路质量的核心环节。不少施工队遇到过OTDR测试曲线出现明显台阶、熔接损耗超过0.1dB甚至0.5dB的情况。这背后往往不是单一原因，而是端面处理、设备参数、环境控制等多因素叠加的结果。本文结合现场经验，梳理一套可落地的排查思路。

熔接损耗从哪来？先理解原理再动手

光纤熔接的本质是让两根纤芯在高温电弧下熔融并对齐。理论上，只要纤芯轴线完全重合、端面洁净、放电参数匹配，损耗可以控制在0.02dB以下。但实际施工中，轴向偏移、端面污染、电弧强度不当是三大主要损耗源。尤其在高密度弱电布线场景中，桥架安装与机柜上架往往同步进行，光纤经常在穿管、绑扎环节被拉扯或污染，到了熔接环节才暴露问题。

另一个容易被忽视的因素是切割角度。端面切割角大于1°时，熔接机会自动报警，强行熔接会导致气泡或虚熔。现场常见的是切割刀刀片钝化后，端面出现毛刺或斜切，肉眼难以察觉，但熔接损耗会直接翻倍。

现场排查的四个关键动作

当熔接损耗偏大时，建议按以下顺序逐项排除，不要一上来就反复放电：

1. 查端面：用放大镜或熔接机自带的端面检测功能观察，确认无灰尘、无崩边、无斜切。酒精棉擦拭后必须等完全挥发再放入熔接机。
2. 查切割：检查切割刀是否匹配当前光纤类型（如250μm裸纤与900μm紧套纤的夹具不同），刀片是否该更换。切割角度建议控制在0.5°以内。
3. 查参数：不同品牌光纤（如康宁与长飞）的包层直径和软化温度略有差异，熔接机内置的放电程序需要对应调整。老旧设备建议定期做放电校准。
4. 查环境：桥架安装区域若粉尘大、风速高，电弧稳定性会受影响。必要时搭设临时防风罩。

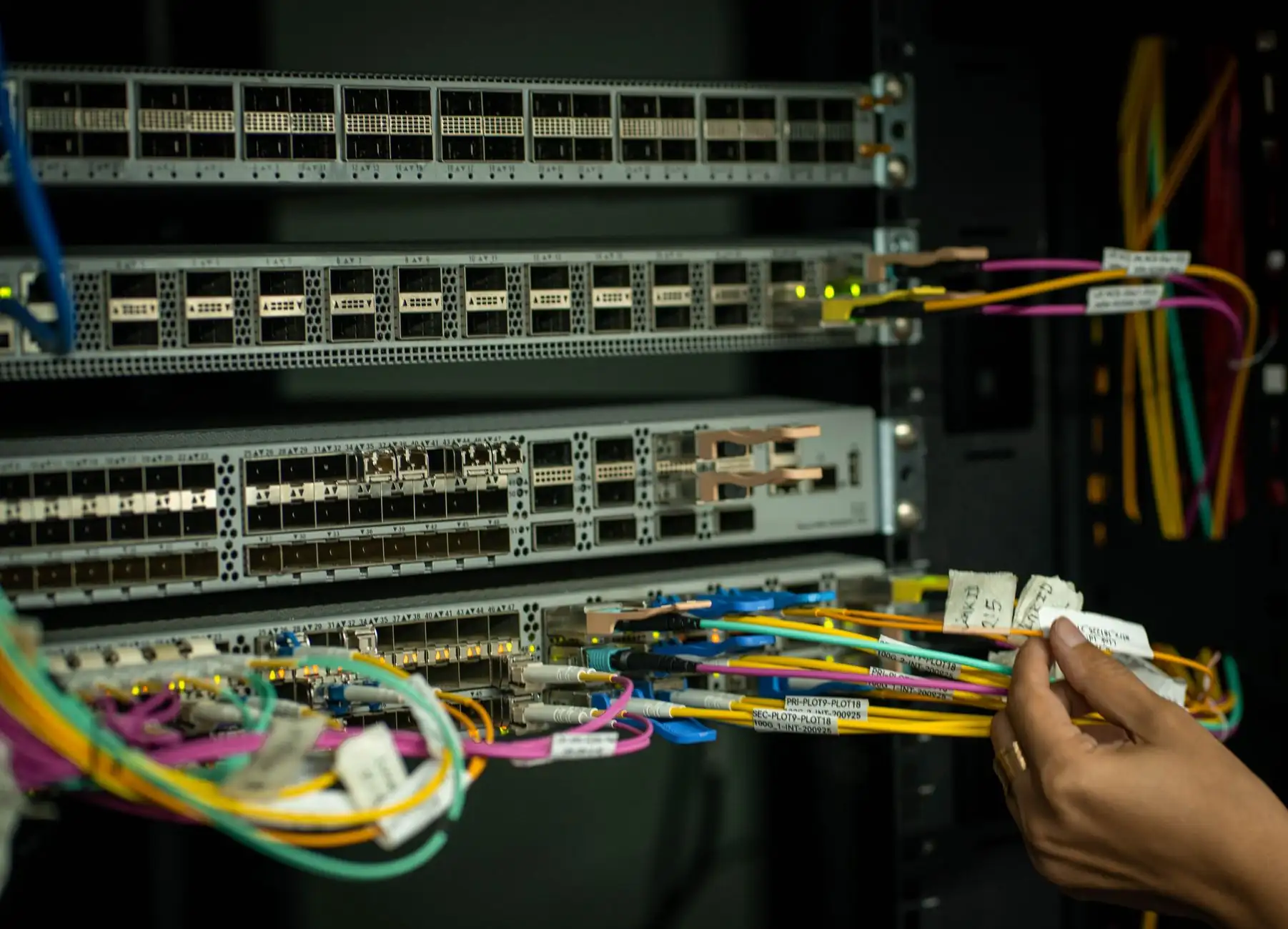

在机柜上架环节，光纤跳线往往被弯折成小半径，这会导致宏弯损耗叠加在熔接损耗上。OTDR测试时表现为“假高损耗”，需要区分对待。

数据对比：不同处理方式的效果差异

我们在一处弱电布线项目中做过对比测试，同一批G.652D光纤，分三组处理：

• A组：未清洁端面直接熔接，平均损耗0.32dB；
• B组：酒精清洁+标准切割，平均损耗0.06dB；
• C组：B组基础上调整放电参数并做端面检测，平均损耗0.02dB。

可见，规范的端面处理和参数匹配能将损耗降低一个数量级。同时，做好标签标识（如熔接点编号、纤芯色谱）能在后期故障定位时节省大量时间，避免重复排查。

熔接损耗排查不是玄学，而是标准化流程的执行。从端面制备到设备校准，再到环境控制，每一步都有可量化的判断依据。在弱电布线整体施工中，把熔接质量与桥架安装、机柜上架、标签标识纳入同一套工艺标准，才能让光纤链路真正稳定可靠。遇到反复超标的熔接点，不妨停下来检查切割刀和放电参数，往往比反复熔接更有效。
